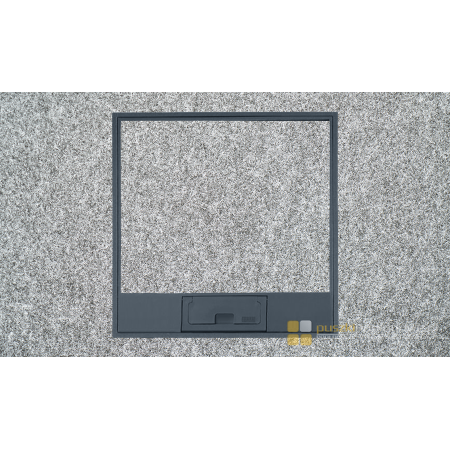

Zestaw dużej puszki podłogowej na 8 gniazd M45, do podłogi podniesionej (35 - 50 mm), do wykładzin miękkich, typu dywan itp.

Nr katalogowy PP294M3550Q08

Kwadratowy, gotowy zestaw do montażu w podłodze technicznej gniazd M45 (zaleca się gniazda skośne 230V, które umożliwiają łatwe podłączenie wtyczek odbiorników).

Do podłóg podniesionych nie stosuje się klasycznej puszki podłogowej, lecz tylko pokrywę uchylną z wyposażeniem.

Prezentowany zestaw jest przeznaczony do zasilania odbiorników jednofazowych i dostępu do sieci teletechnicznej. Znajduje zastosowanie w pomieszczeniach suchych o dużej powierzcni, np. w biurach, centrach handlowych, szkołach itp.

Uchwyty w pokrywie pozwalają otworzyć puszkę bez dodatkowych narzędzi. Po otwarciu pokrywa pozostaje w pozycji pionowej, co pozwala na łatwe podłączenie wtyczek odbiorników.

Zestaw zawiera:

1. Pokrywa uchylna - 1 szt.

2. Puszki montażowe - 4 szt.

Zestaw o wymiarach:

Maksymalna grubość wykładziny 5 mm.
Grubość podłogi technicznej w której można zamontować puszkę 35 -50 mm
Umożliwia montaż do 8 gniazd M45 oraz dodatkowo 2 gniazda RJ45 RJ45 o wymiarach 22,5x45 które montuje się po wyjęciu zaślepek w dole puszki..
Minimalna głębokość otworu dla poprawnego montażu w istniejącej podłodze (minimalne zagłębienie puszki) 60 mm.
Wymiary zewnętrzne puszki w którą wchodzi uchylna pokrywa 229 x 229 mm. Są to również minimalne wymiary jakie należy wyciąć w istniejącej podłodze.

Podczas montażu należy zwrócić uwagę na to, że ramka powinna dociskać wykładzinę. Przewody wprowadza się do puszki w kanałach podłogowych lub w rurach karbowanych. Przed przypadkowym wyrwaniem przewodów zabezpieczają zaciski, w które wyposażona jest puszka.

Stopień ochrony: IP 30 – dla pokryw i kaset zamkniętych, IP 20 – dla przy uchylonym wpuście i wyprowadzonych kablach.
