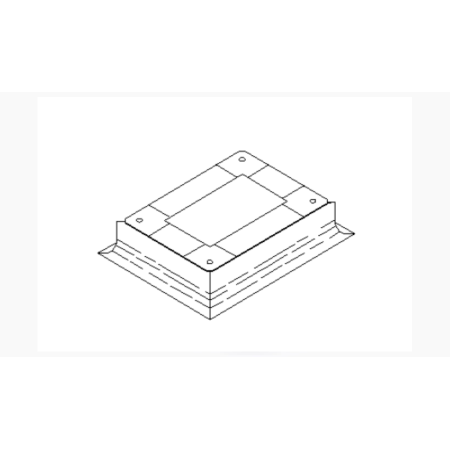

Puszka podłogowa na 4 gniazda M45, panele/gres, beton.

Zestaw puszki podłogowej na 4 gniazda M45, do podłogi twardej.

Nr katalogowy PBTZ04

Prostokątny, gotowy zestaw do montażu w wylewce betonowej 4 gniazd M45 (zaleca się gniazda skośne 230V, które umożliwiają łatwe podłączenie wtyczek odbiorników).

Zestaw jest przeznaczony do zasilania odbiorników jednofazowych i dostępu do sieci teletechnicznej. Znajduje zastosowanie w pomieszczeniach suchych o dużej powierzchni, np. w biurach, centrach handlowych, szkołach itp.

Uchwyty w pokrywie pozwalają otworzyć puszkę bez dodatkowych narzędzi. Po otwarciu pokrywa pozostaje w pozycji pionowej, co pozwala na łatwe podłączenie wtyczek odbiorników.

Zestaw zawiera:

1. Ramę nośną wraz ze śrubami poziomującymi (1 szt.)

2. Pokrywę uchylną (1 szt.)

3. Puszkę montażową gniazd M45 (2 szt.)

Wymiary zestawu:

• Maksymalna grubość terakoty lub gresu wklejanego 10 mm + 2 mm klej.
• Umożliwia montaż do 4 gniazd M45.
• Minimalna głębokość otworu dla poprawnego montażu w istniejącej podłodze (minimalne zagłębienie puszki) 60 mm.
• Wymiary zewnętrzne metalowej kasety w której jest zamontowana otwierana pokrywa 258 x 358 mm.
• Wymiary zewnętrzne puszki w którą wchodzi uchylna pokrywa 147 x 247 mm.
• Zakres regulacji wysokości poziomu kasety metalowej 60 - 110 mm.

Montaż puszki przeprowadza się w kasecie aluminiowej wyposażonej w cztery uchwyty. Krawędź kantu puszki obrabia się „do czoła” gresem, terakotą, panelami itp. Kaseta jest zalewana betonem, a jej wnętrze jest chronione przed zalaniem przez grubą przeźroczystą folię. Przewody (w kanałach podłogowych lub w rurach karbowanych) wprowadzamy do puszki poprzez wcześniej wycięte otwory w folii ochronnej. Przed przypadkowym wyrwaniem przewodów zabezpieczają zaciski, w które wyposażona jest puszka. Poziomowanie puszki przeprowadza się za pomocą znajdujących się w narożnikach śrub, które od strony wylewki zaopatrzone są w wygłuszające pogłos kroków, stopki plastykowe, umieszczone w metalowych łapach. Łapy te są przykręcane do podłoża za pomocą kołków montażowych.

Stopień ochrony: IP 30 – dla pokryw i kaset zamkniętych, IP 20 – dla przy uchylonym wpuście i wyprowadzonych kablach.
